Das DWL-9000XY ist ein 2-Achsen-Ultrapräzisions-Digitalneigungsmessgerät mit integriertem Vibrometer, horizontalem Nivellieren mit einer Auflösung von 0,2 Sekunden oder 1 μm / M, Neigungswinkel, Ausrichtung, Oberflächenebenheitserkennung, Vibrationsmessung und Echtzeit.Drahtlose Bluetooth- und USB-Fernmessung und Datenaufzeichnung sind möglich.
Dieses Produkt wurde entwickelt, um die spezialisierte Arbeit von Spezialisten wie Installation und Einrichtung von großen CNC-Maschinen, ultrapräzisen Testmessgeräten, Oberflächenformprofilierung von Geräten, die eine sorgfältige Ausrichtung, Analyse, Merkmalseinstellung usw. erfordern, erheblich zu vereinfachen.
Die Genauigkeit des Messgeräts wurde von der Japan Quality Assurance Organization (JQA) verifiziert.
Messbereich | 0.0 to 7200 Winkelsekunden bei einfacher Achse |
0.0 to 3600 Winkelsekunden bei dualer Achse | |
Auflösung | 0.2 Winkelsekunde (≤ 1μm/M) |
Genauigkeit | ±1 Winkelsekunde bei 0 bis ±100 Winkelsekunden |
±1.2 Winkelsekunden bei anderem Winkel | |
3D-Oberflächengeometrie-Graph mit PC-Sync-Software zur hochgenauen Messung des Oberflächenebenheitsprofils | |
Digitale Farbgrafikanzeige mit zwei Winkeln | |
Vibrometeranzeige in Echtzeit niederfrequentes (2 bis 75 Hz) Schwingungsdiagramm | |
Winkelmesseranzeige Echtzeit-2-Achsen-Winkeldiagramm | |
Wireless Bluetooth Industrial Class 1 (>30 Meters) | |
Professionelle PC Sync Software mit kabelloser Bluetooth- oder USB-Kabelverbindung zum Gerät für Fernerfassung und Datenprotokollierung | |
Externe USB-Stromquelle | |
Betriebstemperatur bei 50 °F bis 104 °F oder 10 °C bis 40 °C | |
3-Punkt-Kontaktbasis für stabilsten Oberflächenkontakt zur Vermeidung von "Schaukeln" |
Präzisionsnivellierung, Winkelmessung / -ausrichtung und Oberflächenebenheitsprofilierung umfassen im Wesentlichen 2-dimensionale Ebenen und nicht einachsige.Daher ist eine 2-Achsen-Simultananzeige von Oberflächenwinkeln erforderlich, um Ingenieure effektiv bei der Einstellung von Präzisionsobjekten / -maschinen in eine zielgerichtete Position genau und schnell zu führen.
Digi-Pas® war Vorreiter des weltweit ersten 2-Achsen-Simultanwinkel-Anzeigeinstruments (U.S.patentiert) eingebettet mit Vibrometer, das überlegene Leistung bietet. Es versetzt Ingenieure in die Lage, Einschränkungen zu beseitigen, die mit der Verwendung herkömmlicher einachsiger "Bubble" - oder digitaler Ebenen verbunden sind, die es erfordern, diese zeitaufwändigen Aufgaben "eine Achse nach der anderen" mit mühsamen Trial-and-Error-Iterationen auszuführen.
Die Genauigkeit des DWL-9000XY-Instruments wird von akkreditierten unabhängigen Kalibrier- und Prüfstellen von Drittanbietern und dem National Metrology Centre verifiziert, das auf SI-Standard und NIST, JIS, UKAS und DIN unter CIPM MRA rückführbar ist.

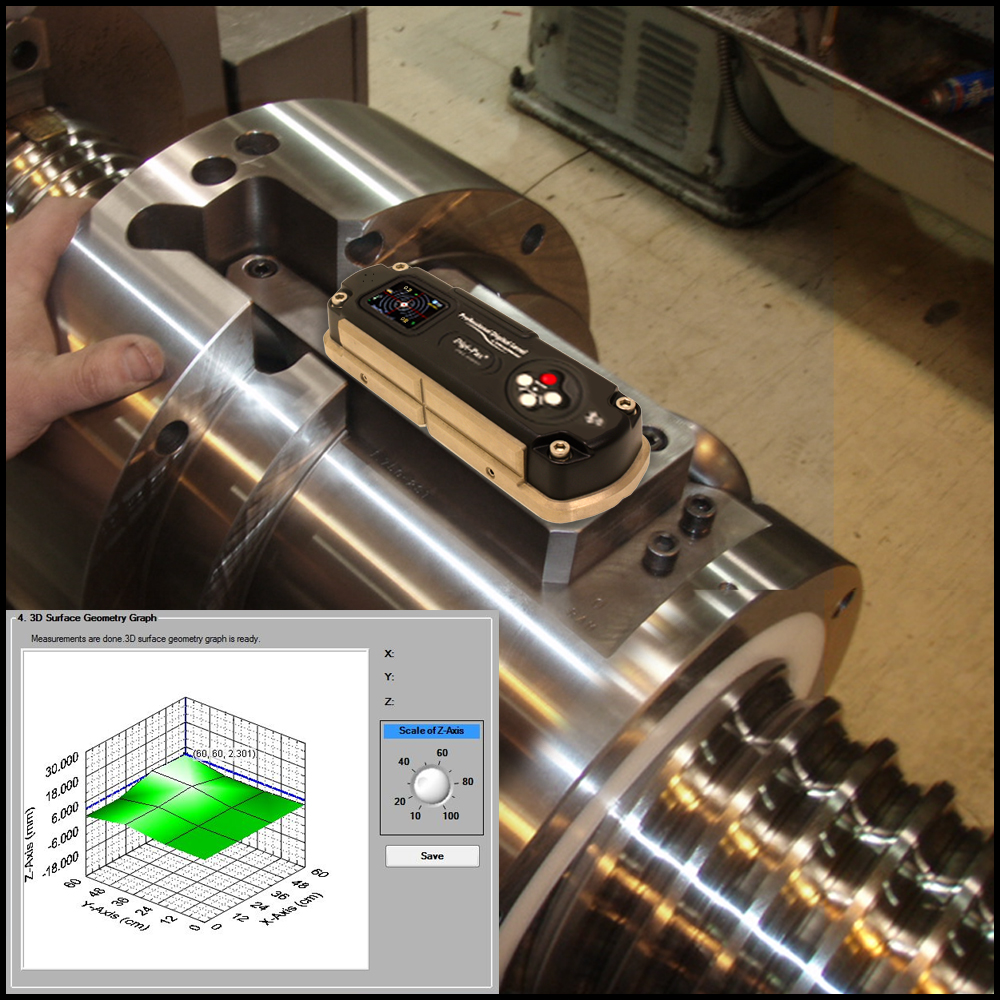

Ermöglicht dem Nutzer die Durchführung von Messungen der Ebenheitsgeometrie als 3-dimensionales Diagramm auf dem PC mit Hilfe der Synchronisationssoftware
Anzeige des Winkels in Echtzeit auf dem farbigen Grafikdisplay mit dualer Achse (X-Y). Digitale und analoge Anzeige zur Überwachung, Erfassung und Auswertung der Winkelmessdaten.
Ullia high resolution of 0.2 arcsec. angular measurement. Wireless Bluetooth/USB PC links for remote data logging capability. Graphical display of real-time measuring data on device TFT LCD screen.
Eingebauter Schwingungsmesser zur Überwachung, Erfassung und Auswertung der Schwingungsmessdaten in Echtzeit. Grafikanzeige der Messdaten in Echtzeit auf dem TFT-LCD-Bildschirm des Geräts.
Eingebauter Winkelmesser zur Überwachung, Erfassung und Auswertung der Winkelmessdaten in Echtzeit. Grafische Darstellung der Messdaten in Echtzeit auf dem TFT-LCD-Bildschirm des Geräts.
Stellen Sie jeden beliebigen Winkel auf Null, um die Differenz zwischen zwei Winkeln zu messen. Messen des Bezugswinkels über das Feature „abweichender Nullpunkt“.
Ermöglicht dem Nutzer die exakte Überprüfung der Mess-Symmetrie durch vorder- sowie rückseitige Ausrichtung (180°) bei beliebigem Messwinkel.
USB-Verbindung zur externen Gewinnung, Überwachung, Erfassung und Auswertung der Daten am Computer.
WWireless-Verbindung (Bluetooth) mit dem Gerät zur externen Überwachung, Erfassung und Auswertung der Daten auf dem Computer. (Hierzu wird die Experten-Software benötigt)
Ermöglicht die Nutzung weiterer Features zur externen Gewinnung, Erfassung und Analyse der Winkel- und Schwingungsmessdaten. Speziell für die Leistungsoptimierung beim Betrieb von Präzisionsmaschinen.
Users may fully utilize remote wireless Bluetooth mobile connectivity features for 2-Axis Precision Digital Levelling activities.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is used for large size CNC machining set up and quality assurance purposes. Machine's structural stability and accuracy performance evaluation & analysis can be characterised using DWL-9000XY levelling and vibrometer. Vibration caused by improper levelling affects accuracy performance. Build-in vibrometer and data logging features enable setup team to effectively evaluate each CNC machine structure stability with precise numerical data and vibration graphs.
Digi-Pas® DWL-9000XY is used in the manufacturing of large format industrial and commercial printers, and also the installation, set up and preventive maintenance of such precision large printers in achieving high fidelity colour, quality image performance and reducing waste.
Digi-Pas® DWL-9000XY Dual Axis Ultra Precision Digital Level is used in high speed railway quality assurance & maintenance & operation.
In research laboratory, laser beam setup that involves alignment of multiple optical components is a challenging process. With the assistance of Digi-Pas® DWL-9000XY, tilt angle of mirror and position of lenses is aligned accurately to achieve high precision angular and translational displacement of laser beam.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is used during installation & setup of Vision Measurement Equipment for levelling & checking equipment's positional stability to achieve high quality sharp image capturing & measurement.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is suitable for precision Coordinate Measurement Machine (CMM) installation & setup. The device provide high precision levelling and checking for machine's positional stability to achieve high quality sharp image capturing and measurement.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is used for installation, setup & maintenance very precision measurement instruments in wafer foundry.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is used for aligning precision fixtures. Absolute levelling and positional accuracy are required in meeting tight tolerance for highest quality in many manufacturing processes within semiconductor wafer foundries.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is used for monitoring a high precision wafer manufacturing equipments performance.
Digi-Pas® DWL-9000XY 2-Axis Ultra Precision Digital Level is used in conjunction with a guided laser beam to assist setup of satellite launch pad.
