Übersicht
Spezifikationen
| Messbereich | 0° ~ ±90° Einfache Achse |
| 0° ~ ±3° Duale Achse | |
| Auflösung | 0,01° (0,175 µm/m) (0,002 in/ft) |
| Genauigkeit: | ± 0,02° bei 0° bis 2,00°; |
| ± 0,04° bei anderem Winkel | |
| Digitale Grafikanzeige des dualen Winkels in Farbe | |
| Externe Stromzufuhr über USB-Anschluss möglich | |
| Experten-Software zur Synchronisation des PCs mit dem Gerät via USB-Anschluss zur externen Datenerfassung (optional) | |
| Betriebstemperatur bei -10°C bis +50°C | |
Vorteile
| SCHNELL UND PRÄZISE Die sofortige simultane 2-Achsen Digitalanzeige mit hoher Auflösung und Genauigkeit liefert ein umfassendes Lösungskonzept bei Geradheits-, Ausrichtungs- und Schwingungsmessungen und ermöglicht so besonders zeitsparende und hochprofessionelle Qualitätsarbeiten. |
| DEUTLICH Grafische und numerische Digitalanzeige zum Sammeln & Speichern von Winkel-/Geradheits-/Abgleich-Messdaten in Echtzeit zur Berechenbarkeit bei der Inbetriebnahme von Maschinen & zur Analyse. |
| EFFEKTIV Die Fernmessung über USB-Kabel/Wireless-Verbindung auf dem PC/Tablet/Smartphone bringt Vorteile, die konventionelle einachsige Wasserwaagen nicht oder nur sehr schwer bieten können, z.B. die Prüfung der Geradheit/Ausrichtung einer Maschine durch eine einzelne Person. |
| ZUGELASSEN Bestätigung der Produktgenauigkeit durch unabhängige Fachdienstleister für Kalibrierung und Produktprüfung in Deutschland, USA, Japan und Großbritannien und in Übereinstimmung mit NIST, JIS, UKAS und DIN unter ILAC und A2LA. |
Detail-Spezifikation
 |
Click here to view product detail specification |
|
Click here to download the Technical Dimension of Product |
Video
 |
Click here to view product demo video |
Eigenschaften
 | Anzeige des dualen Winkels Anzeige des Winkels in Echtzeit auf dem farbigen Grafikdisplay mit dualer Achse (X-Y). Digitale und analoge Anzeige zur Überwachung, Erfassung und Auswertung der Winkelmessdaten. |
 | Hochpräzise Winkelmessung Sehr hohe Auflösung von 0,01° der Winkelmaße. USB-Verbindung (optional) für den PC als Möglichkeit zur Distanzerfassung der Daten. Grafikdisplay zur Anzeige der Messdaten auf dem TFT-LCD-Bildschirm in Echtzeit. |
 | Abweichender Nullpunkt Stellen Sie jeden beliebigen Winkel auf Null, um die Differenz zwischen zwei Winkeln zu messen. Messen des Bezugswinkels über das Feature „abweichender Nullpunkt“. |
 | PRÜFUNG DER ABSOLUTEN NIVELLIERUNG Ermöglicht dem Nutzer die exakte Überprüfung der Mess-Symmetrie durch vorder- sowie rückseitige Ausrichtung (180°) bei beliebigem Messwinkel. |
 | Kalibrierung durch den Benutzer Durch die einfache Selbstkalibrierung lässt sich die digitale Wasserwaage wieder zurück auf die Fabrikations-Genauigkeit einstellen. |
 | USB-Verbindung mit dem PC (optional)
USB-Verbindung zur externen Gewinnung, Überwachung, Erfassung und Auswertung der Daten am Computer. |
 | PC-Synchronisationsoftware - Experten-Edition(optional)
Ermöglicht die Nutzung weiterer Features zur externen Gewinnung, Erfassung und Analyse der Winkel- und Schwingungsmessdaten. Speziell für die Leistungsoptimierung beim Betrieb von Präzisionsmaschinen. |
Verwendung

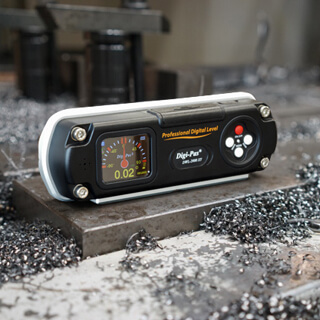

 | Digi-Pas® DWL 2000XY, DWL 3000XY und 3500XY mit dualer Achse werden bei Installation, Aufbau und Wartung von CNC-Fräs- und Schleifmaschinen genutzt. |
 | Digi-Pas® DWL 2000XY, DWL3000XY und DWL 3500XY mit dualer Achse werden bei Installation, Aufbau und Wartung von CNC-Präzisionsmaschinen verwendet. |
 | Digi-Pas® DWL 2000XY, DWL 3000XY und DWL 3500XY mit dualer Achse werden für Installation und Aufbau der Ausrüstung von Koordinaten-Messtechnik eingesetzt und sorgen dort für eine stabile Positionierung, für hochqualitative, scharfe Bildaufnahmen und -vermessungen. |
 | Digi-Pas® DWL 2000XY, DWL 3000XY und DWL 3500XY mit dualer Achse finden bei der Ausrichtung von Präzisionsvorrichtungen Verwendung. |
 | Digi-Pas® DWL 2000XY, DWL 3000XY und DWL 3500XY mit dualer Achse werden zur Überwachung von hochpräzisen Herstellungsanlagen für Halbleiterscheiben eingesetzt. |
 | Digi-Pas® DWL 2000XY und DWL 3000XY mit dualer Achse werden bei Betrieb und Wartung im Eisenbahnverkehr genutzt. |
